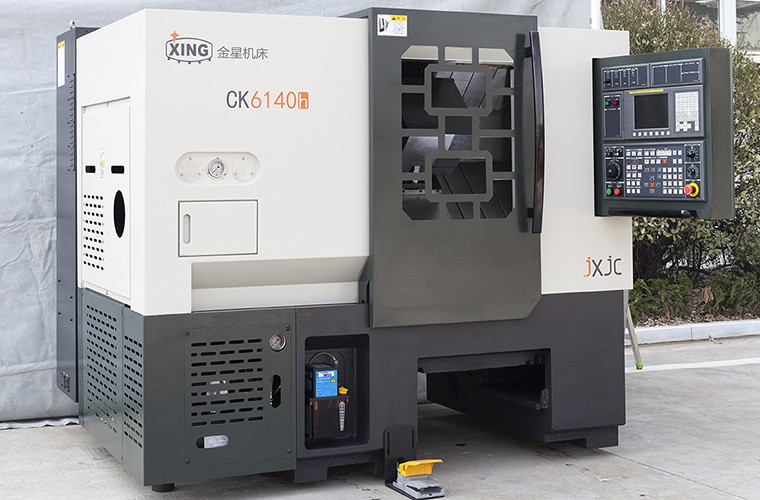

CK6140h斜床身高精度数控车床

CK6140h斜床身高精度数控车床

CK6140h斜床身高精度数控车床,为高速高精度数控车床,先进的开发理念、合理的结构设计,全进口功能部件的使用,使机床高速加工的同时能保值非常高的精度并可实现以车代磨。

床身/工作台回转直径550mm/350mm

各轴最大行程X:210mm/Z:330mm

拨打CK6140h斜床身高精度数控车床厂家电话,获取技术支持和报价。

15653996966
产品介绍 产品优势 技术参数 相关案例

标准配置

凯恩帝系统、液压卡盘、液压刀塔、自动润滑系统、照明系统、冷却系统、全封闭防护

可选配置

动力刀塔 自动排屑器

CK6140h斜床身高精度数控车床是两轴联动卧式半闭环全功能数控车床,采用机电液一体化设计,具有高精度、高刚性等特点。
主要用于车削直径在80mm以下的轴类零件和直径小于160mm的盘套类零件。当切削直径大于80mm时,一般用于小切削量的精加工和半精加工。
CK6140h斜床身高精度数控车床最适合加工形状复杂的回转零件,能进行柱面、曲面、锥面、阶梯面的车削加工。不仅能进行外圆车削和内圆车削,还能进行各种内外螺纹的车削,也可进行钻孔、扩孔、铰孔和滚压加工。
该机床不仅适合单件小批量加工,更适合大批量零件的加工。增加自动送料和自动上下料机构后,可实现棒料的自动切削;若增加自动上下料工业机器人或机械手,可实现自动加工乃至无人化操作。
CK6140h斜床身高精度数控车床具有功能强大的内装PLC控制器及比较完善的RS232通讯接口。通过这些装置可以和工业机器人及上一级计算机管理构成柔性加工线进行无人化操作(即该机床也适合于用在自动柔性加工线上)。



数控车床产品优势

⑴  机电液一体化设计,布局合理、结构紧凑、功能齐全;
⑵  全防护设计,造形美观,操作维修方便;
⑶  落地式水箱,清理维护方便,防漏性能好;
⑷  整体式床身,45度倾斜导轨,高刚性结构,排屑性能好;
⑸  配备高扬程、大流量水泵,能实现强力冷却;
⑹  两轴均采用直线滚动导轨,无间隙传动,刚性好、精度高;
⑺  配备高性能液压刀台,刚性好、精度高、工作可靠;
⑻  主轴为高刚性高速结构,可实现无级变速以及恒线速切削和高速切削;
⑼  标准型配备液压动力卡盘,也可按用户的要求安装套筒夹头,装夹工件方便、工作可靠;
⑽  X轴、Z轴和主轴均配备半闭环反馈装置;
⑾  各种联锁和保护功能齐全,工作安全可靠;

纵向丝杠在装配时已加预拉载荷,刚性好,能抵消热变形,提高了精度。
全防护结构塑造了美观的外形,各部件全在防护罩之内。正面是左拉门、右设操纵台;后面防护罩下部敞开结构,供调整维修及散热用;左端面开有维修窗口(盖板结构),右端面设有一扇开门,加润滑油时使用。
内部防护的主要作用是防水、防铁屑等。内部防护由直角布置的滑动罩(床鞍左右两侧)和左右固定式防护罩组成,左起主轴箱端面,右侧靠床身右端面。内部防护罩与正面拉门和下部床身形成了一个封闭的车削工作室,冷却水、铁屑等均封闭在此车削工作室之内。车削工作室除有相对运动的防水罩外,外围还配有防水机构或回水槽,相对运动的滑动罩之间均装有橡胶刮舌,保证铁屑均落在水箱上面的排屑斗内,切削液则落入水箱内。车削工作室内装有防水工作灯,保证对刀时的照度。

数控车床技术参数

参数CK6140h
床身/工作台最大回转直径                      550/350mm
                      主轴转速范围                      50-6000rpm
                      主轴通孔直径                      53mm
                      定位精度                      0.02/0.02mm
                      两顶尖距离                      300mm
                      最大纵向行程                      330mm
                      最大横向行程                      210mm
                      尾座套筒行程                      80 mm
                      尾座套筒锥度                      MT4
                      导轨类型                      直线导轨
                      重复定位精度                      0.005/0.005mm
                      定位精度                      0.0.2/0.02mm
                      主轴通孔直径                      53mm
                      电机功率                      11KW
                      净重/毛重                      3500/3800kg
                      外形尺寸                        2020*1650*1820mm
