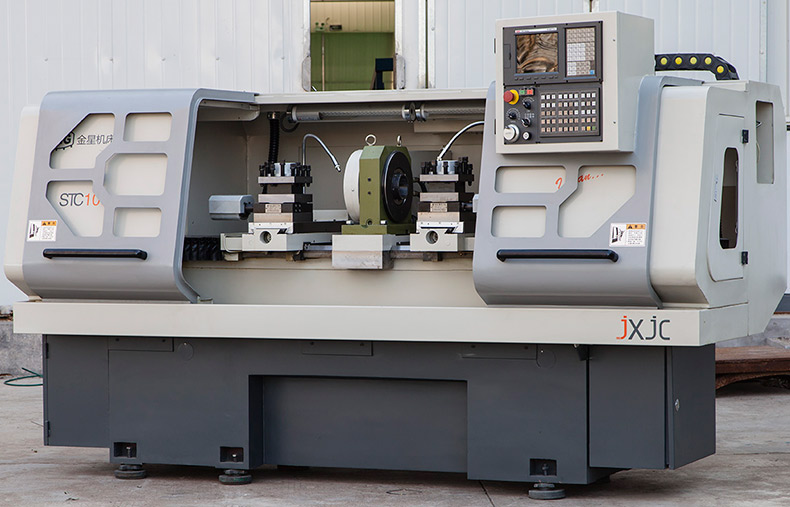

STC100数控双头车床

STC双头车系列50/80/100/125,可配单液压筒夹或者双液压筒夹
STC100数控双头车床除具有通用数控车床的切削功能完成圆柱、圆锥、阶梯轴、端面、镗孔、切槽、螺纹、圆弧面等形状的高效、自动、精密加工,还具有双面车削的功能,工件从中间装夹,加工时两端同时进行。主要用于加工轴类零件。
STC100数控双头车床属于双主轴、双刀架形式,可同时对两个相同零件或两个不同零件进行复合加工;还可以对零件需两亮度面铣削加工(即一主轴进行正常车削,另一主轴当背轴使用);同时还配备双刀架,双动力头以及钻夹座、车刀座可装多把刀具,而且可将刀具进行不同方向调整,从而对两件侧面铣削、车削、钻削、攻牙,断面铣削、钻削、攻牙、磨削等工序。
STC100数控双头车床属于双主轴、双刀架形式,可同时对两个相同零件或两个不同零件进行复合加工;还可以对零件需两亮度面铣削加工(即一主轴进行正常车削,另一主轴当背轴使用);同时还配备双刀架,双动力头以及钻夹座、车刀座可装多把刀具,而且可将刀具进行不同方向调整,从而对两件侧面铣削、车削、钻削、攻牙,断面铣削、钻削、攻牙、磨削等工序。

突出优势
STC100数控双头车床系统配置为双通道,进给轴四轴四联动,左右通道同时加工。(1)工件从中间装夹,加工时两端同时进行。
(2) 一台机床同时有两套滑板、工作台,分别控制。
(3) 整体铸铁底座,铁屑及冷却液独立箱体收集,便于清理。
(4) 床身导轨经感应淬火和精密磨削,纵、横向滑动导轨采用F4复合材料,具有良好的抗震性和耐磨性。
(5)数控系统采用国内领先的全功能经济型数控系统,操作方便、性能稳定可靠。
(6)主轴采用无级调速,具有恒线速度加工功能,以适应不同直径加工面的要求。
(7)采用变频器的制动功能,使主轴停止时迅速而平稳。
(8)低速时运行平稳,高速时带载力矩大。
(9)机床刚性好,电机功率大,可适应大切削量要求。
技术参数
项目 | 内 容 | 单 位 | 参数 |
加工 范围 |
床身上最大工件回转直径 | mm | φ460 |
刀架上最大工件回转直径 | mm | φ260(配置电动刀架) | |
φ200(配置排刀架) | |||
最大工件长度 | mm | 700 | |
X向最大行程 | mm | 300 | |
Z向最大行程 | mm | 400 | |
液压夹头 | 主轴转速范围 | r/min | 100-1200r(变频无级调速) |
主轴电机功率 | kW | 3.0 | |
主轴通孔直径 | mm | 100 | |
进给 | X、Z轴快速移动速度 | m/min | 伺服电机X:6,Z:8 |
X、Z最小设定单位 | mm | X:0.001 Z:0.001 | |
X、Z轴向进给速度 | mm/min | X:6 Z:8 | |
其他 |
机床占地面积 (长×宽×高) |
mm | 2700×1700×1660 |
净 重 | kg | 1500 | |
冷却泵电机 | W | 125 | |
|
可根据用户需求,在STC100数控双头车床基础上增加特殊配件、设计工装夹具,定制专用机床。请拨打0539-8486878
